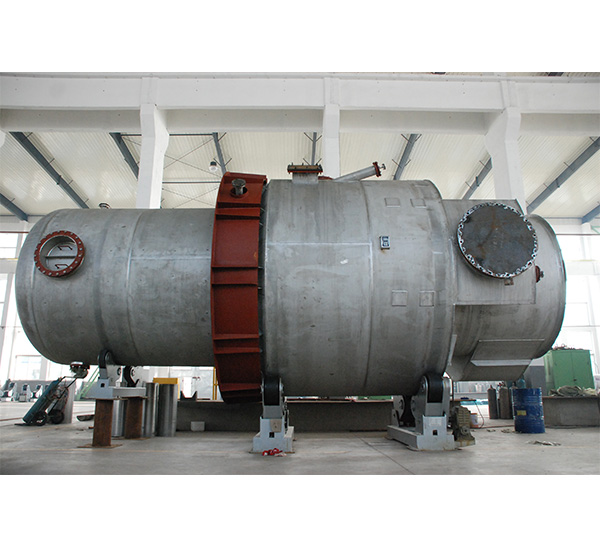

喷淋式饱和器全部采用耐酸不锈钢制作，无衬里，其结构上有如下特点：

1.喷淋室由本体、外套筒和内套筒组成。外套筒与内套筒间形成旋风式分离器，除去煤气中夹带的酸雾液滴，起到除酸器的作用；

2.在煤气入口和煤气出口间分隔成两个弧形分配箱，在箱内配置喷嘴，喷嘴的方向均朝向煤气流，形成良好的气流接触面；

3.喷淋室的下部为结晶分级槽，喷淋室以降液管与结晶分级槽连通，循环母液通过降液管从结晶分级槽的底部向上返，不断生成硫酸铵晶体，穿过向上运动的悬浮硫酸铵母液，促使晶体长大，并引起颗粒分级；

4.在喷淋室的下部设置母液满流管，控制喷淋室下部的液面，促使煤气由入口向出口在环形室内流动
