主要分类

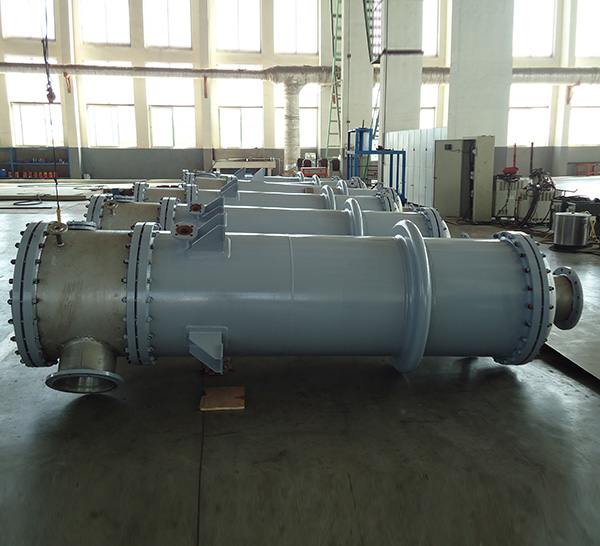

管壳式换热器一般有3种结构型式:固定管板式、浮头式和U形管式。因为换热器的运用场合、运用目的、换热介质物性等因素的不同,决议了管壳式换热器的结构型式。
固定管板式换热器结构简略、紧凑、造价低,往往是管板兼法兰,适用于管、壳程温差不大或管、壳程温差大,但压力不高,壳程介质洁净或虽结垢但经过化学清洗能铲除的场合。其主要缺陷是当壳体与管子的壁温或资料的线膨胀系数相差较大时,在壳体与管中将发生很大的温差应力。
浮头式换热器管制一端的管板能够自在移动,不受温差应力的影响,其结构杂乱,内浮头密封困难,锻件多,造价高。维修时可拆卸浮头,抽出管制进行检修或替换,适用于管、壳程温差大但工作压力不超越10MPa的工况,缺陷是需要抽出管制。还有一种浮头式换热器也成为填料函式换热器,其管制可自在弹性,壳程和管程都能够拆开清洗,结构简略,适用管、壳程温差大工况,但其耐压、耐温及密封能力差,现在只是在低压与小直径的场合下运用。
U形管式换热器管制可自在弹性,只要一块管板,密封面少,管制与壳体分离,消除了温差应力,可抽芯检修替换。适用场合为管、壳程温差大,高温,高压。壳程需抽芯清洗,管内介质洁净或虽会结垢但经过化学清洗能铲除。
工作原理
管制式换热器的换热管内组成的流体通道称为管程，换热管外
组成的流体通道称为壳程。一种工质由封头端的进口接收进入传热管内，其流程可根据工艺要求实现一管程、二管程和四管程结构；另一种工质由壳体一端的进口接收进入壳体内并均匀地分布于传热管外，其流动状态可根据工艺要求在管制中设置不同型式和数量的折流板。2个不一样温度的工质进入换热器内，温度相对高的工质经过换热管壁把热量传递给温度相对低的工质，温度相对高的工质被冷却，温度相对低的工质被加热，进而完结两流体换热工艺的方针。
